a.Levels of Difficulty#

在学习一个领域之前，我们通常要做一件事：总览大纲/指定学习路线。

这个过程中，知晓各个部分/阶段的学习难度，可以有效的制定出平滑的学习曲线。

所以首先我们要了解的是：建模领域中，不同类型建模的难易程度划分：（顺序由易到难）

建模类型

• Props（场景道具、小物件）

• Environments（场景建模）

  • Interior（室内）
  • exterior（室外）

• Characters（角色建模）

建模方式

• Hard Surface（硬表面）
• Organic（有机表面）

b.Assets ＆ Scenes#

第二件事就是区分：资产和场景

场景：

资产：

简单来说，资产是一个独立的概念，而场景是一个复合概念

Sline/Curve#

通过线条/曲线进行建模

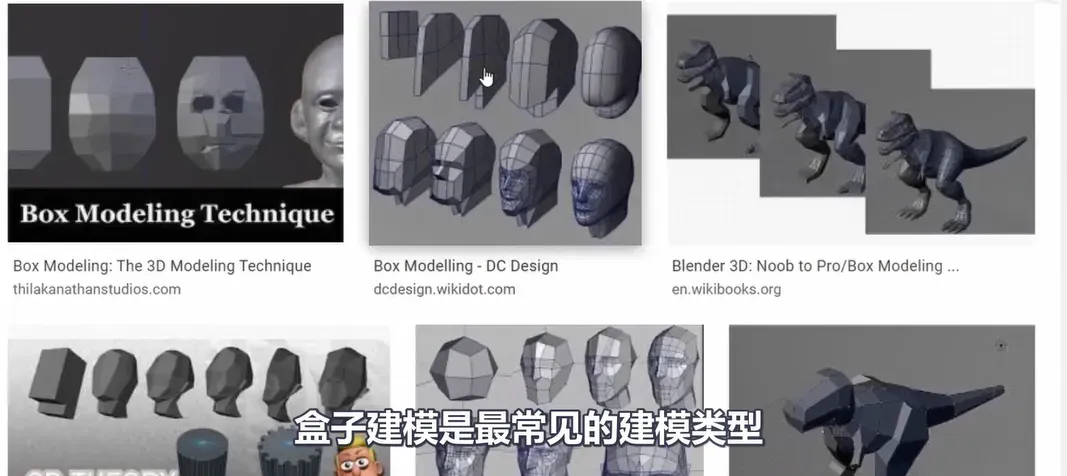

Box Modeling#

万物皆可拉个box

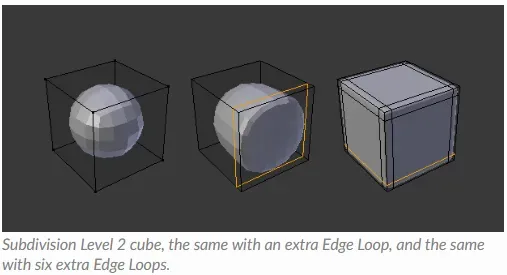

Sub-D(Subdivision) Modeling#

细分建模，从刚开始的低多边形模型开始，将它细分到最终的模型

Sculpting#

雕刻

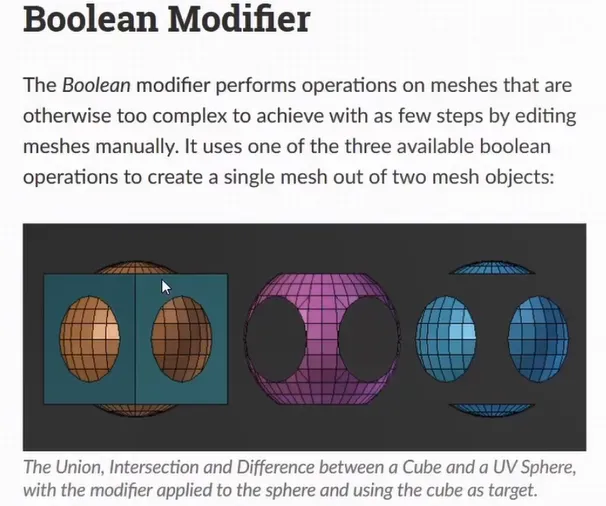

Boolean Modeling#

布尔建模

当有两个以上物体时，你可以用它们相加或者切来创建新网格

IMPORTANT

作为初学者，要坚持box建模，不可滥用布尔；当然，当你当一定级别的时候，布尔可能成为十分核心的事情，比如硬表面

Metaballs#

融球

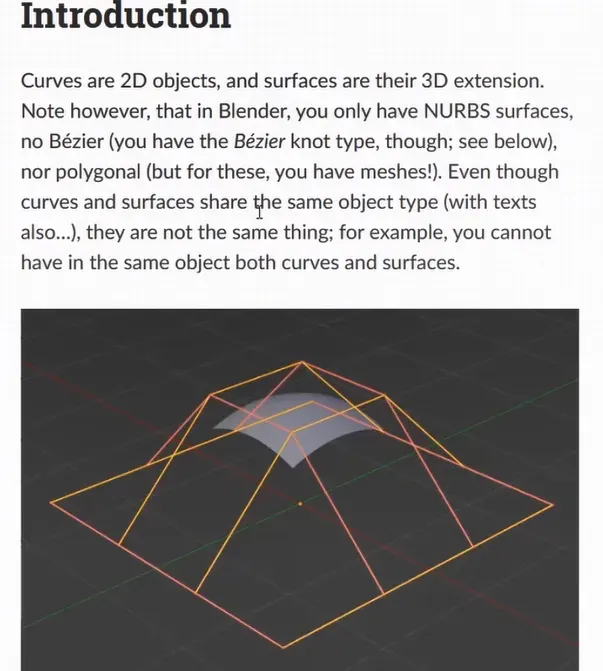

NURBS#

这个workflow在15年前比较常见， 现在常用的是box modeling、sub-d modeling

简单来说就是用2D曲线来创建3D表面

Displacement#

没错，就是置换贴图(Displacement Texture)里的置换

一般用在砖块、岩石等表面，我们一般不单独进行建模，甚至有时雕刻也不是很好的办法

最好的方法就是使用置换贴图

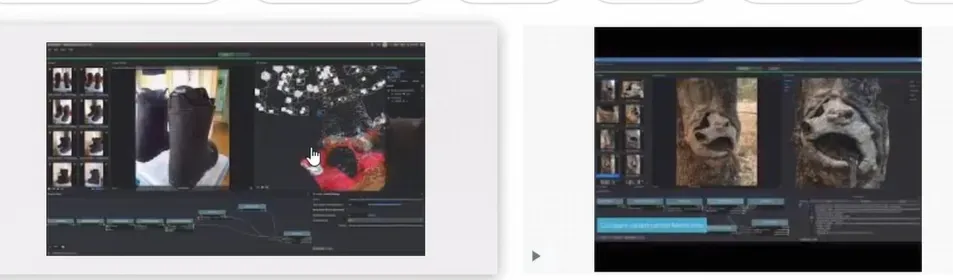

Photogrammetry#

照片扫描

基于图片生成的模型和贴图，这个在UE5中见过

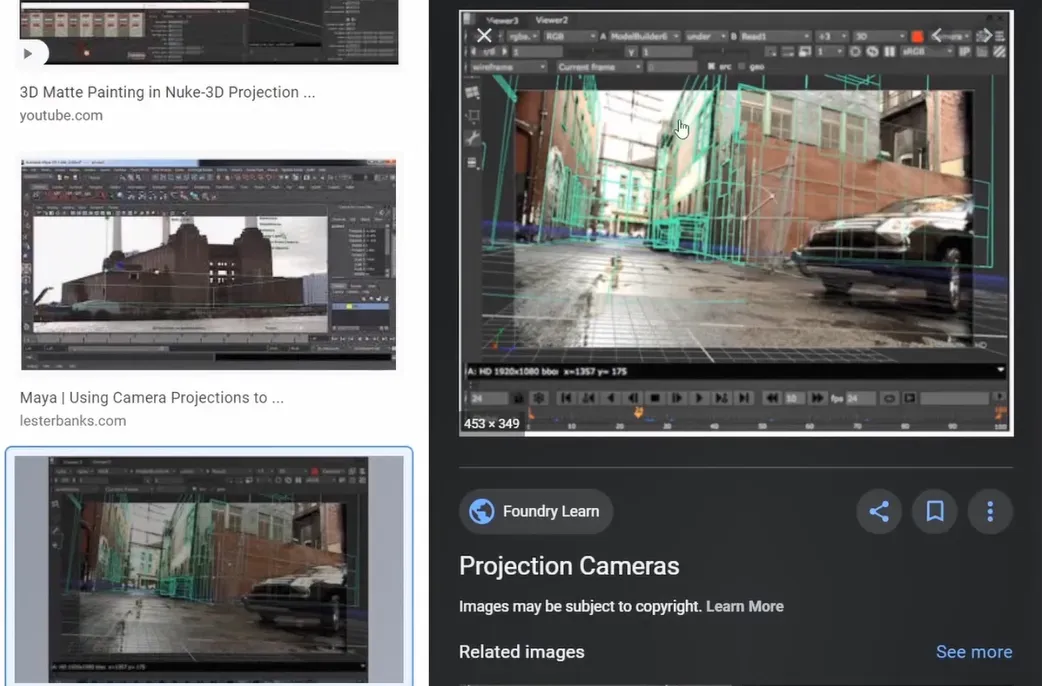

Camera Projection#

相机映射

在想将静止的图像转换为动画时很有用

Opacity#

不透明建模

这部分实际上不是建模，一般是插片配合透明贴图做效果（例如树）

引擎中利用AlphaTest完成

Vertex，Edge，Face#

就是建模中的：点 线 面

接下来的三个概念都是面的范畴

Polygon/Quad#

四边面

Triangle/Tri#

三角面

N-Gon（5+sided polygon）#

多边面（5边以上）

Loops#

循环，有循环边、面、点，例如：

• 循环边：
• 循环面：
• 循环点：

Normals#

法线，通常和shading有关

• 平滑法线（Smooth Normal）

  •
  •

• 平直法线（Hard Normal）

  •
  •

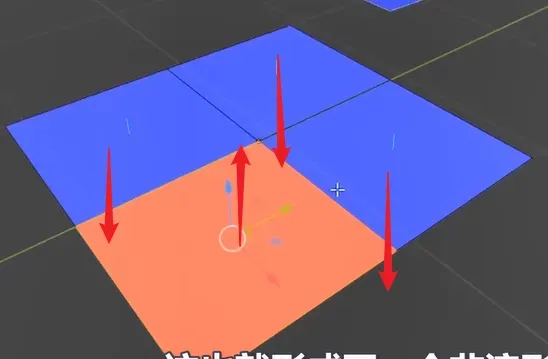

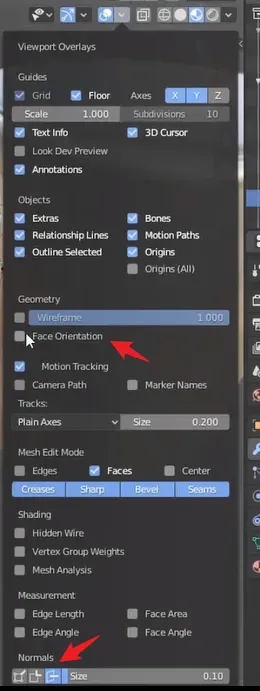

Face Orientation#

我们可以通过以下操作显示法线（蓝色朝外红色朝内），也就是渲染哪一边。

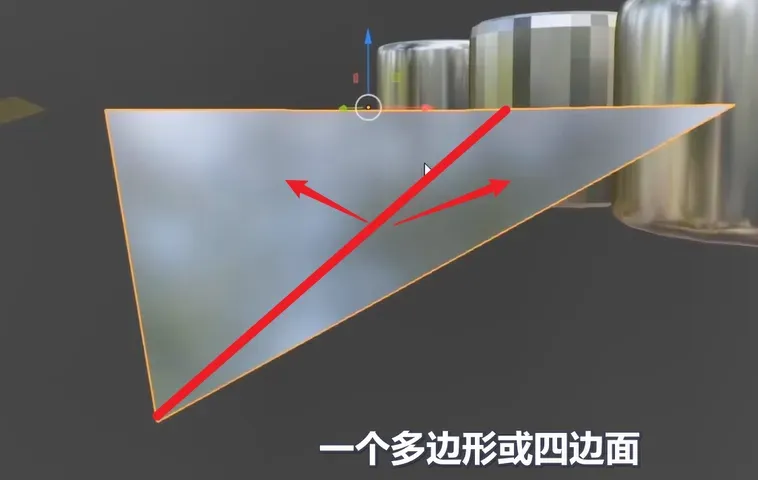

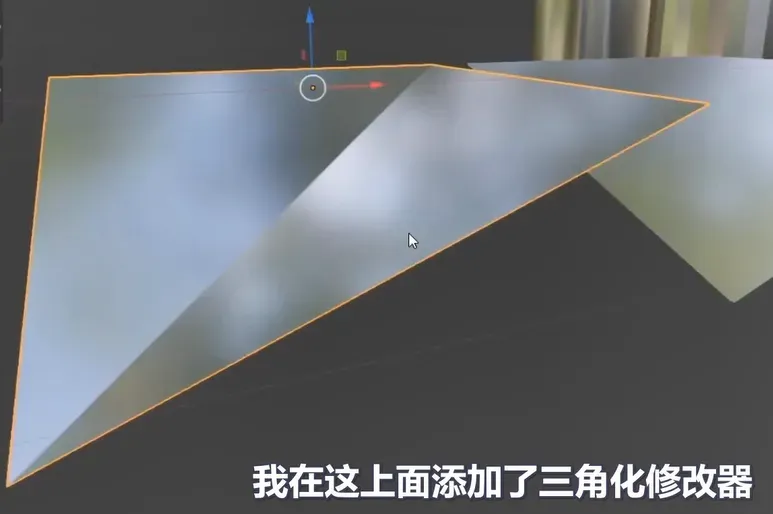

Non-Planar polys#

非平面多边形

如图

Non-Manifold Geometry#

非流体几何体

非流体几何体有多种定义，你可以将它理解为破碎的几何体

例如:

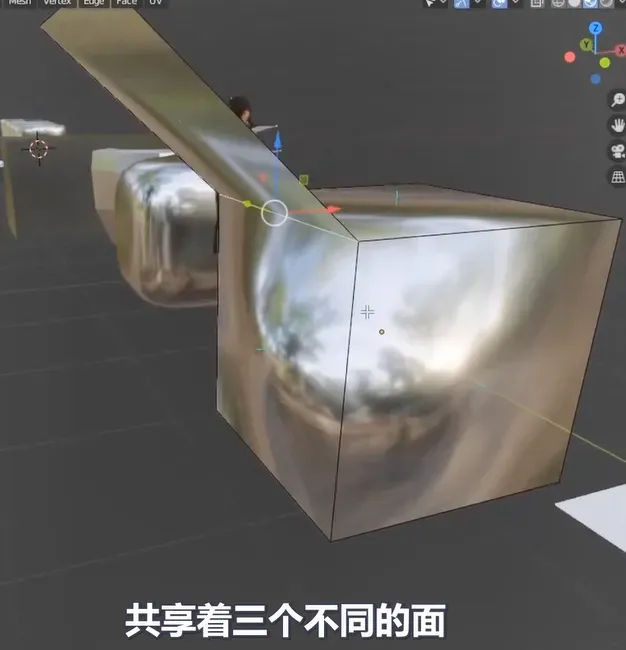

• 一条边被三个面共用

  •

• 法线反转

  •

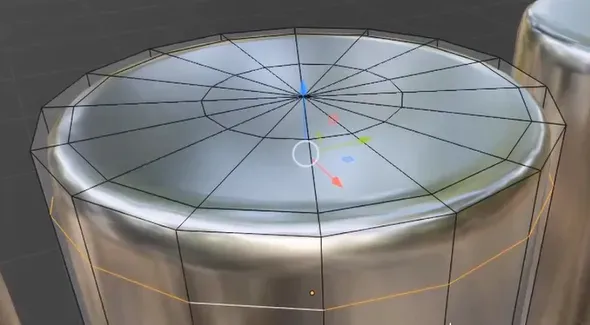

Poles#

极向

一堆三角面连在一起时就会出现，常见于圆柱

Polygon Density#

多边形密度

Topology#

拓扑

拓扑和多边形密度是一对概念，在下边会详细讲

拓扑在细分、渲染、形变，3D软件传输数据时都有作用，主要需要注意的是细分法线时

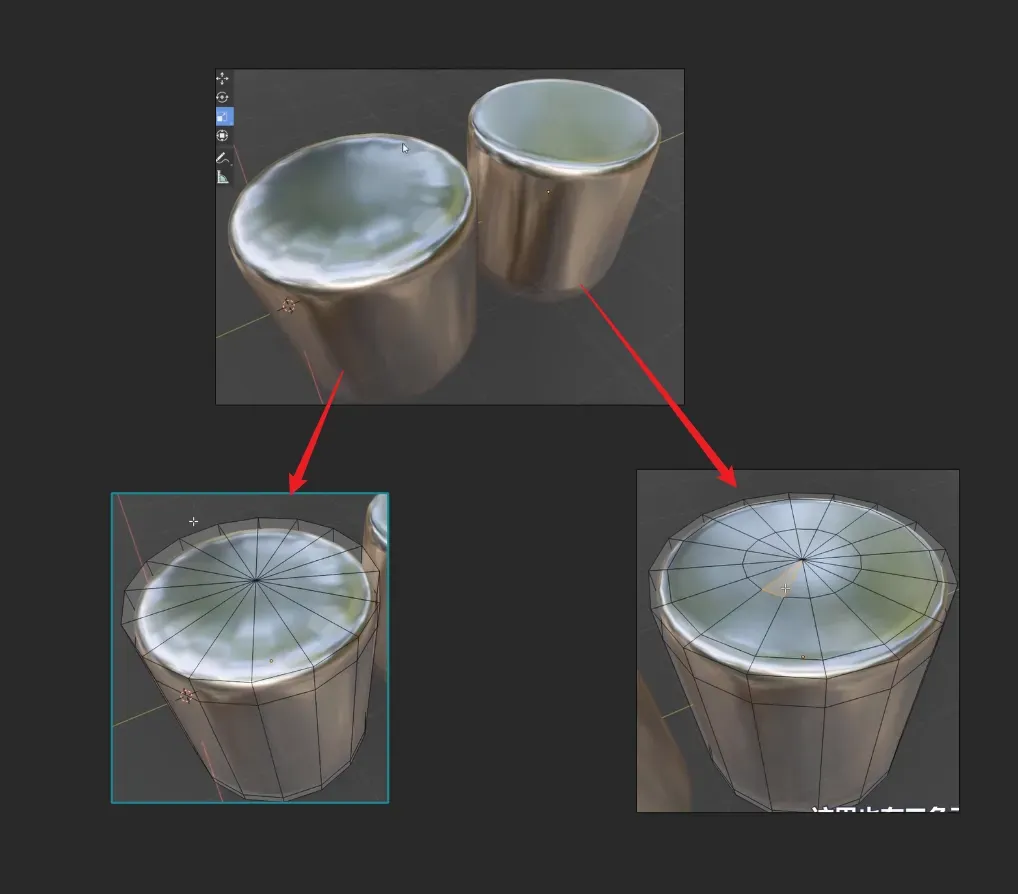

下边这个例子就是拓扑好坏的区别：（几何体形状相同，渲出来效果却有区别）

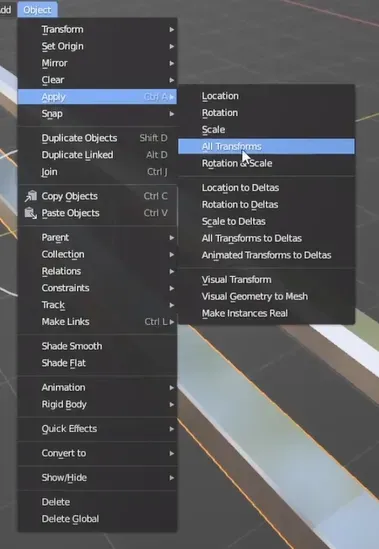

a.Apply Transforms Before Modeling#

在建模之前先应用变换

例子：

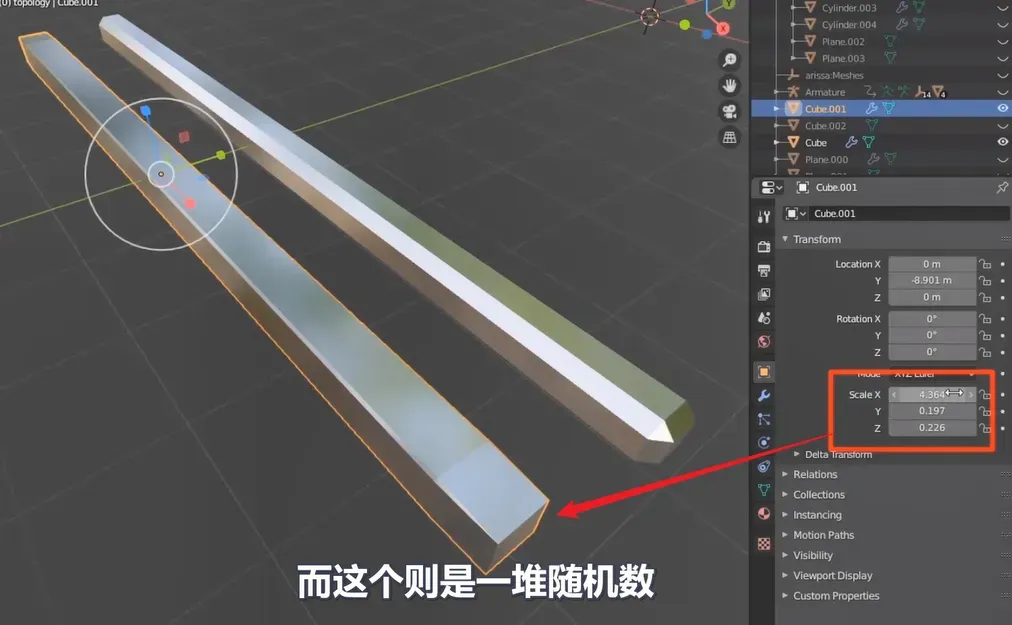

下边两个是相同的物体、倒角修改器，但是效果却不同。

原因就是Transforms

这两个物体都被缩放了，左边的未应用变换，右边的应用了变换

b.Topology（拓扑）#

拓扑其实就是几何体的流向，对Subdivisions、Rendering、Deformation（细分、渲染、形变）非常重要，前两个尤其重要

基础部分，我们会从细分和渲染来讲解如何应用拓扑。

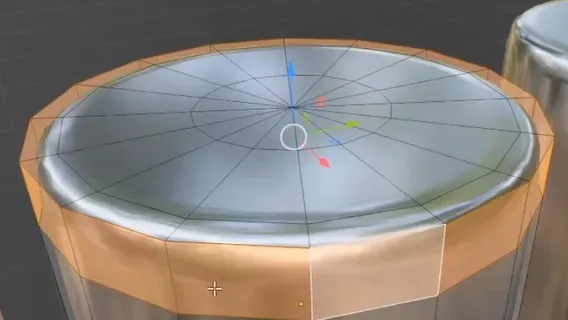

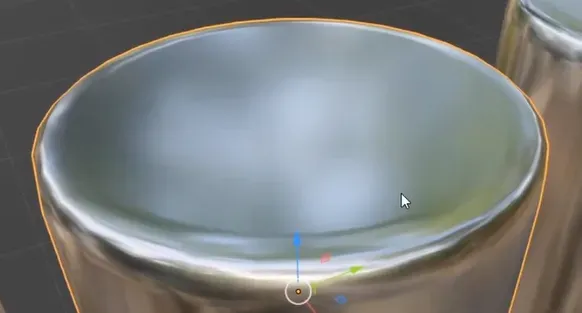

首先，回到上边说过的例子，下边的两个几何体形状相同，渲出来的效果缺不同（区别在于三角面的处理）

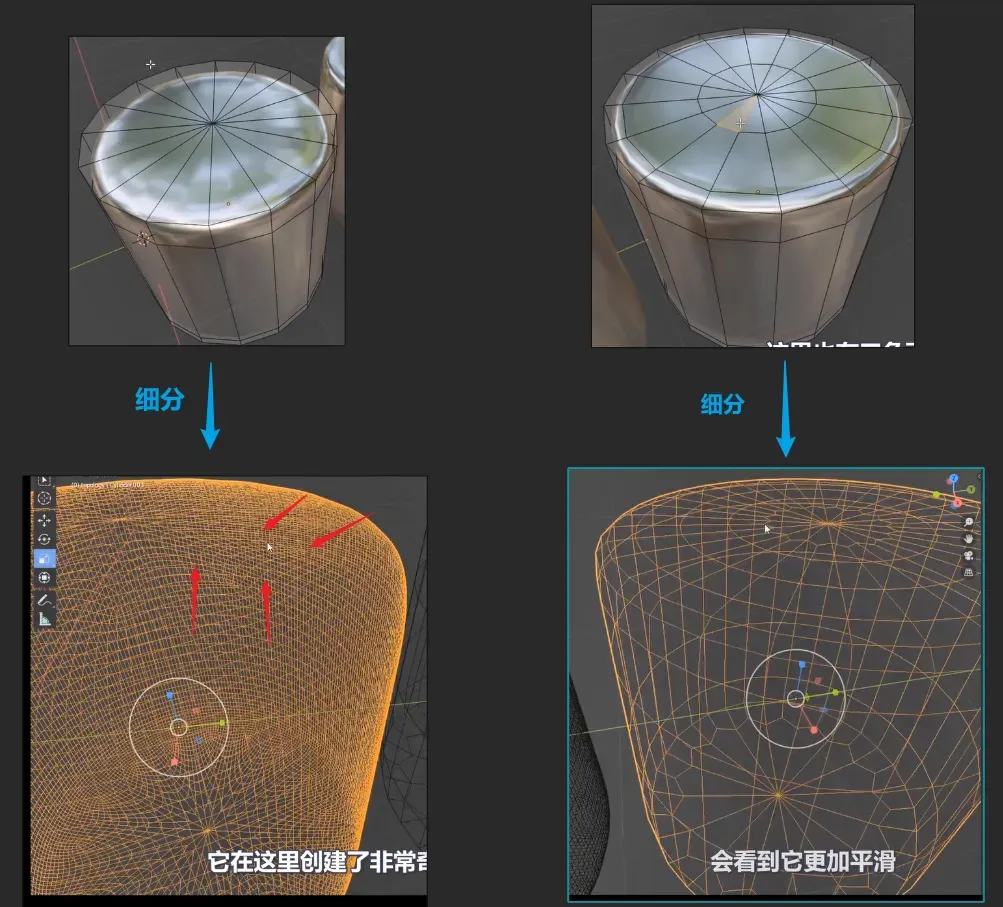

当上边的情况细分之后：

可以看到左侧这样的方式，会出现奇怪的形状

c.Avoid（要避免的事情）#

• T-Vertices

  •

• Doubled faces

  •

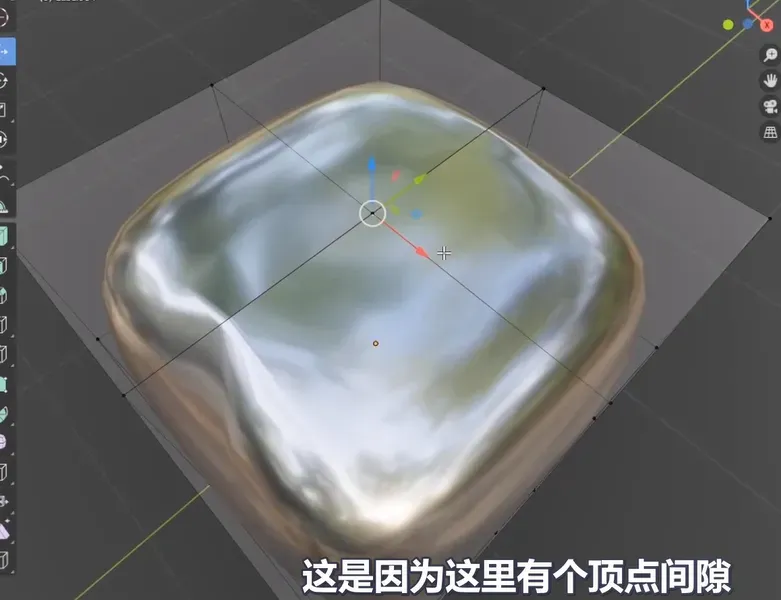

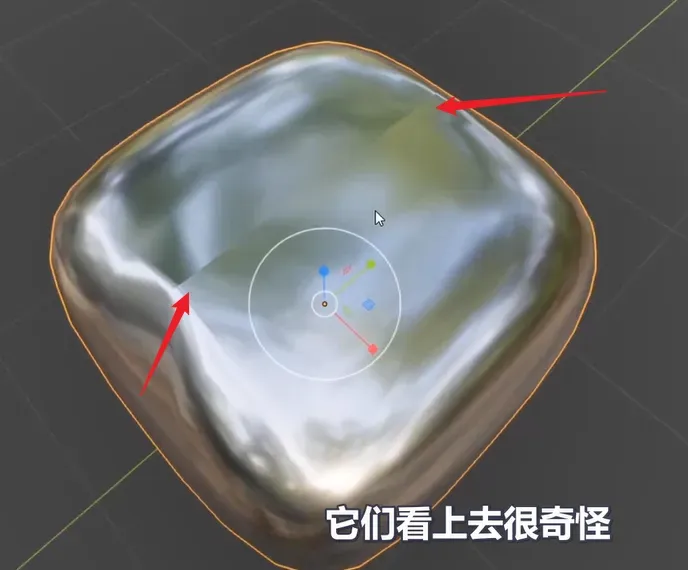

• Vert Gaps

  • 有些实际连接在一起的顶点时，看起来是相连的，但实际上并没有连
  • 比如下边的接缝：
  •

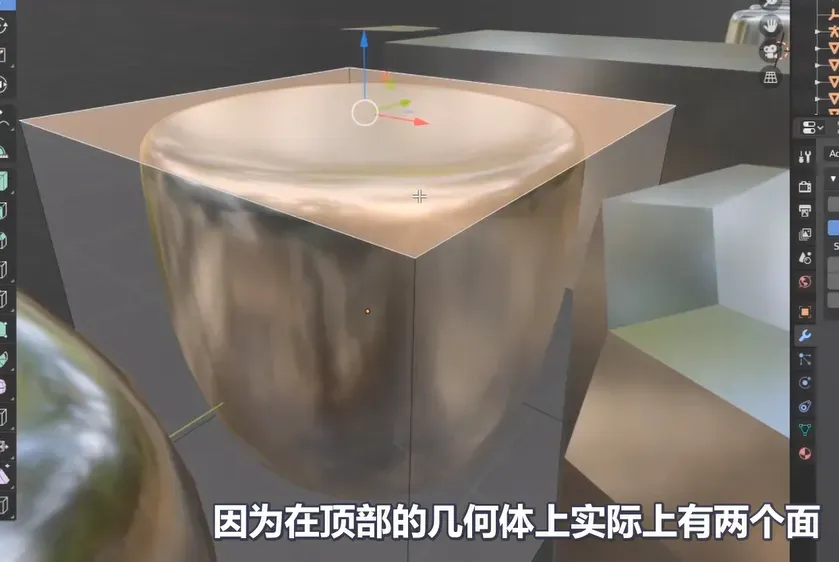

• Flipped faces

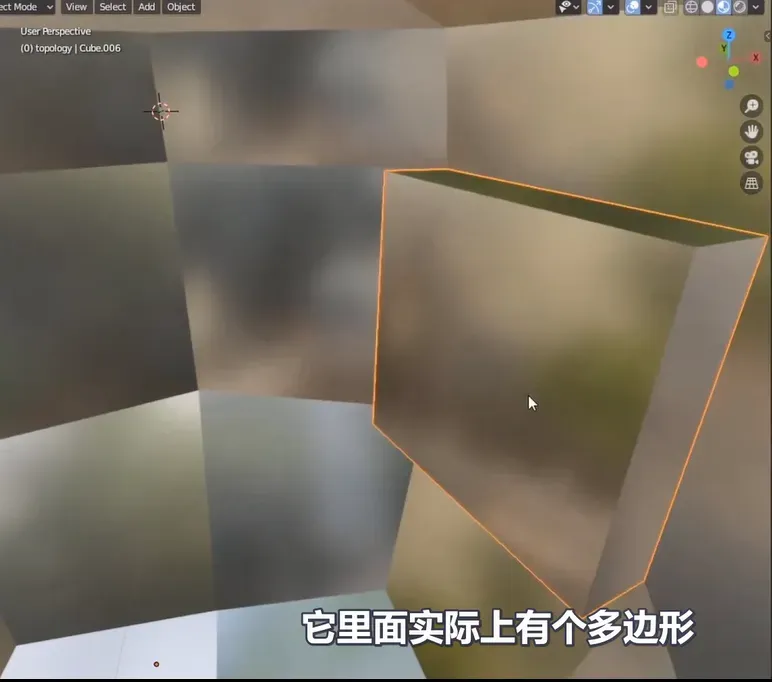

• Internal unseen faces

  • 模型内部藏东西
  •

• Floating vertces

  •

• Non Manifold Geometry

  • 前边提过的非流体几何体
